Интерактивный макет местности для проведения занятий по отработке тактического взаимодействия и транспортной логистики разных родов войск ProgramLab

Описание

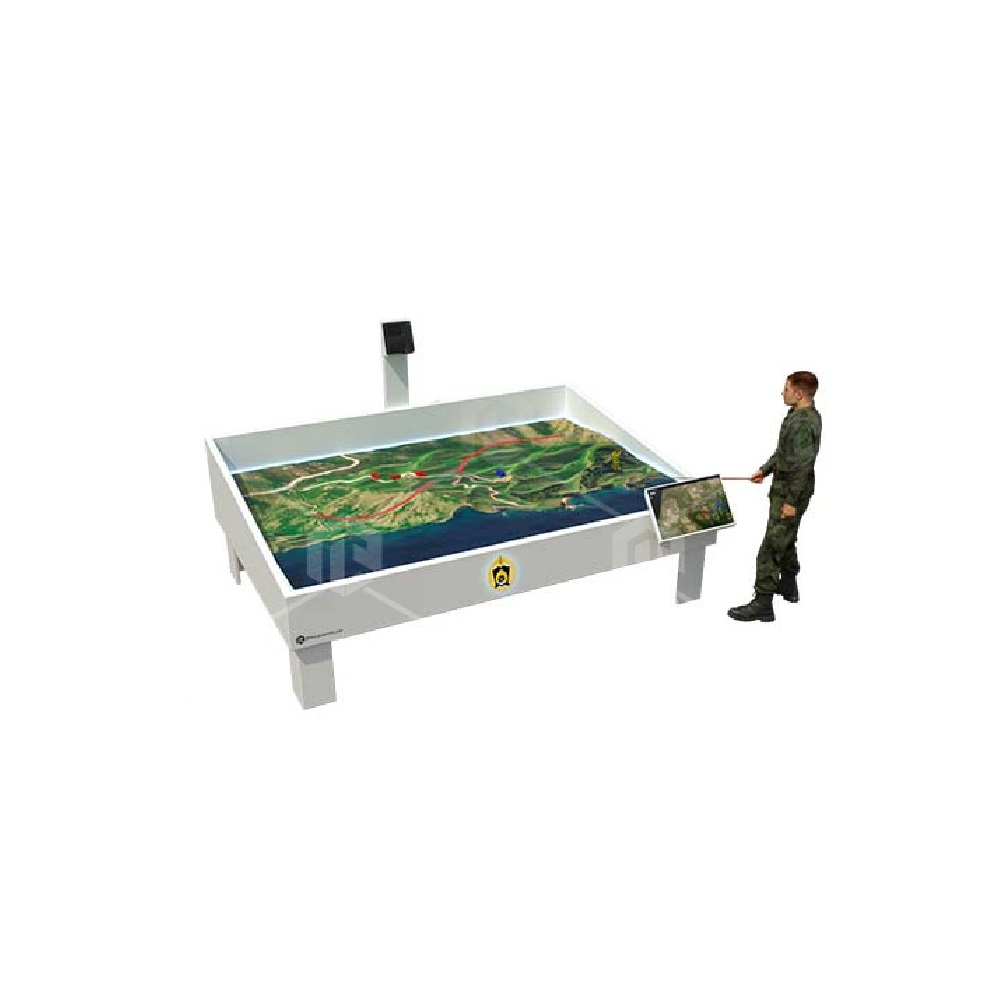

Интерактивный макет местности для проведения занятий по отработке тактического взаимодействия и транспортной логистики разных родов войск ProgramLab представляет собой макет местности с переменным масштабом, на котором размещаются объекты военной инфраструктуры и пути сообщения между ними. Макет содержит в себе ярко выраженные перепады высот местности, а также водоемы открытого и закрытого типа с реками. В пассивном режиме макет позволяет оперировать с ним посредством лазерных указок и набора имитаторов объектов и военной техники в виде масштабных моделей, выполненных из пластика.

С целью обеспечения ресурса комплекса в его состав входит трехмерный прототипирующий комплекс, позволяющий создавать дополнительные масштабные образцы – метки техники для проведения демонстраций и учебных сценариев. Интерактивная отработка учебных сценариев и разбор тактических задач производится с помощью дополнительного проекционного слоя, обеспечиваемого лазерной проекцией карт-плана тактической обстановки и интерактивных меток на поверхность рельефа макета.

Управление подсветкой макета и проекционным слоем осуществляется с помощью устроенного в основание макета управляющего аппаратного блока (АРМ) с сенсорным экраном и предустановленным специализированным программным обеспечением-редактором интерактивной обстановки и карт-планов.

С помощью программного редактора преподаватель может создавать интерактивные упражнения в виде сценария, содержащего последовательность из анимированных и аннотированных учебных сцен или «Масок», накладываемых на статичный ландшафт. Полученный файл-сценарий может быть запущен преподавателем с АРМ и проецироваться на поверхность макета с возможностью управления в реальном времени с помощью мобильных лазерных указок и презентеров.

Каждая маска представляет собой записанное состояние интерактивной обстановки, и содержит в себе координаты трёхмерных объектов и их ориентацию, анимацию их движения, цвет, а также интерактивные пометки и подписи. Анимация и переключение масок в сценарии может осуществляться как преподавателем, так и автоматически, на основе временных меток или в реальном времени в режиме "активной паузы" позволяющем осуществлять редактирование трехмерной обстановки на цифровом двойнике ландшафта в реальном времени.

Дополнительно комплекс содержит систему интерактивной озвучки упражнений, каждому объекту или этапу упражнения в виртуальной сцене может быть назначен идентификатор, а также звуковой файл, озвучивающий его появление с помощью синтезируемого в реальном времени голоса на основе заданного преподавателем текста.

Комплектация:

1. Интерактивный макет на подмакетнике с подсветкой периметра, и характеристиками:
Размер макета: не менее 3000мм на 2000мм, макет содержит реалистичный ландшафт с участком моря и возвышениями состоящий из 2-х частей размером 1500х1000мм. Макет содержит следующие зоны и объекты инфраструктуры:

• Воинская часть
• ЖД база
• Часть аэродрома
• Часть морской базы
• Часть жилой застройки
• Скрытый в лесу район
• Береговые комплексы
• Основание макета - МДФ с усилением.
• Высота подмакетника – 300мм.
• Защитный борт с переменной высотой

2. Проекционная система с кронштейном – Лазерная, с характеристиками:

• Лазерный ультракороткофокусный проектор с диагональю проецируемого изображения не менее 150 дюймов и яркостью не менее 2400 ANSI
• Расстояние до проецируемой поверхности: 40-80см

3. Лазерные указки.

4. Трехмерной прототипирующее устройство delta типа: для создания собственных образов масштабных моделей техники и объектов инфраструктуры.

5. Мобильный расчетный блок комплекса (АРМ), встроенный в основание макета – для обработки графики и управления интерактивным макетом и генерации карт-планов, на МФИ, которого отображается основное меню программного обеспечения, осуществляется настройка упражнения.

6. Программное обеспечение на носителе (5 лицензий, бессрочных) позволяющее создавать и редактировать интерактивные сценарии тактического взаимодействия на макете.

7. Беспроводной презентер для управления интерактивным макетом.

8. Звуковая система комплекса – для озвучки действий – встроенная в основание макета, состоит из 4 каналов звука и 1 низкочастотного блока.

Характеристики

Тип: Интерактивные макеты
