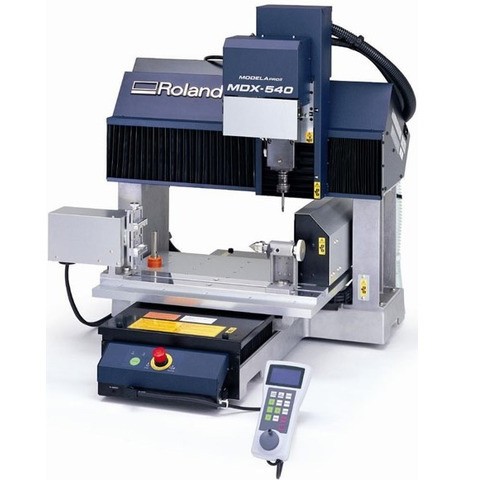

Фрезерный станок Roland MDX-540
Основные характеристики:
Технические характеристики Roland MDX-540 и MDX-540S
Модель | MDX-540 | MDX-540S |
Обрабатываемые материалы | Цветные металлы, пластики, дерево | |
Перемещения по осям XYZ | 500 (X) x 400 (Y) x 155 (Z) мм | |
Макс. размер заготовки при использовании поворотной оси (ZCL-540) | 180мм диам. х 371мм длина | |
Расстояние от торца шпинделя до стола | Макс. 254мм | |
Размер стола | 550 х 420 мм | |
Допустимая масса заготовки | 20 кг | |
Двигатели по осям XYZ | Серводвигатели 60Вт | Серводвигатели 80Вт |
Скорость перемещений | Максимум 7.5м/мин (450 мм/с) | |
Ускорение | 0.2G, 0.1G, 0.05G | |
Программное разрешение | RML-1: 0.01мм, NC-code: 0.001мм | |
Механическое разрешение | 0.001мм | |
Повторяемость | +/-0.05мм | +/-0.02мм |
Возвращение в нули (после выключени/включения питания) | +/-0.05мм | +/-0.02мм |
Двигатель шпинделя | Безщеточный двигатель, мощностью 400Вт | |
Частота вращения шпинделя | от 400 до 12'000 об/мин; диапазон от 400 до 3'000 об/мин преднозначен для позиционирования и поиска кромок | |
Уровень шума | 65 дБ или менее при перемещении(без резки), 45 дБ или менее в режиме ожидания | |
Крепление инструмента | Цанговое, диаметром до 10мм | |
Язык команд | RML-1 и NC | |
Интерфейс | USB | |
Требования электрической сети | AC 220-240 В / ±10%, 50/60 Гц | |
Потребляемая мощность | 700 Вт | |
Уровень шума | 65 дБ или менее при перемещении (без резки); 40дБ или менее в режиме ожидания (в соответсвии с ISO 7779) | |
Габаритные размеры | 745 x 955 x 858 мм | 765 x 955 x 858 мм |
Масса | 102 кг | |
Рабочая температура | 5°С-40°С | |
Требования влажности | 35 - 80% (без конденсата) | |
Рабочая температура | 5°С-40°С | |
Аксессуары | пульт управления, сетевой шнур, сенсор инструмента, шнур сенсора, гайка для цанги, ключ для цанги, ключ гаечный, шестигранники, Roland Software Package CD-ROM, SRP Player CD-ROM, руководства пользователя. |
1402206 Р
Артикул: 13508
Станки серии MDX-540 является топовыми в линейке фрезерного оборудования Roland. Высочайшая точность обработки достигается за счет использования серводвигателей оснащенных технологией DAC-FFP и программному разрешению в 0.001мм. Модификация MDX-540S имеет более мощные двигатели по осям XY и безлюфтовые ШВП что позволяет эффективно использовать их для изготовления деталей с повышенными требованиями к линейной точности размеров и качеству поверхности. Большой выбор пций позволит собрать станок под ваши уникальные задачи, так автоматическая смена инструмента, позволит выполнять весь цикл обработки без участия оператора, поворотная ось позволит заниматься изготовлением сложных деталей требующих многосторонней обработки, защитный кожух сделает работы со станком максимально безопасной и защитит помещение от стружки и пыли, а большой выбор аксессуаров сделает работу со станком комфортной даже в мелочах.
Отличительные особенности MDX-540/540S:
- Высокая размерная точность и качество поверхности
- Рабочая область: 500х400х155 мм
- Серводвигатели с обратной связью и технологией DAC-FFP
- Автоматическая смена инструмента на 4 фрезы
- Поворотная ось

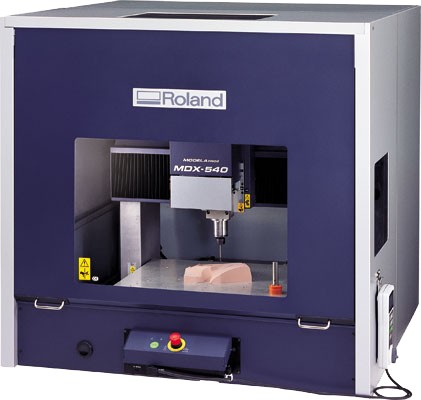

- Защитный кожух
- Система калибровки инструмента
- Программное и механическое разрешение: 0.001мм
- Мощное ПО в комплекте
- USB-интерфейс
Серводвигатели и DAC-FFP
В станках Roland MDX-540 и MDX-540S используются серводвигатели разной мощностью 60 и 80 Вт соответственно. Принципиальное отличие серводвигателей состоит в наличии датчика инкодора, обеспечивающего обратную связь. Получив команду от системы управления двигатель совершает поворот на определенный угол до тех пока на инкодоре не будет достигнуто требуемое значение, в дальнейшем это положение удерживается даже в случае возросшей нагрузки, например при совершении пазового фрезерования или неоднородности материала. Данная технология исключает пропуск шагов и образование накопленной погрешности.
Для обеспечения высоких динамические характеристики станка и поддержание высоких скоростей подач, даже при обработке сложных кривых, в станках используется технология DAC-FFP. Данная технология позволяет просчитывать программу на несколько кадров вперед, контролирует точность позиционирования и предельные значения скоростей и ускорения, а также позволяет начинать торможения и разгон в середине на стыке или сразу в нескольких кадрах, добиваюсь оптимальных подач и значительно повышая реальную производительность станка.
Автоматическая смена инструмента
Опционально на станки серии MDX-540 может быть установлена автоматическая смена инструмента. Данная процедура не требует заводской подготовки станка и может быть установлена в любой момент эксплуатации станка. В инструментальный магазин, устанавливаемый на стол станка, может устанавливаться до 4 инструментов зажатых в специальные оправки. Вместе с магазином на стол монтируется специальный датчик, при помощи которого станок в автоматическом режиме измеряет вылет инструмента.
Использование автоматической смены инструмента накладывает небольшие ограничения на станок, так рабочая облсть сокращается до размера 400х400 мм, и а максимальный вылет инструмента не должен превышать 110мм. Но при этом сохраняется возможность совместного использования автоматической смены инструмента и поворотной оси.
-
