Гравировальный станок Roland EGX-400 и EGX-600

Звоните!

Технические характеристики

Профессиональные гравировальные станки серии Roland EGX-400 EGX-600 давно зарекомендовали себя, как лидеры рынка по точности и качеству гравировки, за счет использования прецизионного высокоскоростного шпинделя на 30'000 об/мин, использованию серводвигателей с обратной связью, а также технологии DAC-FFP, которая позволяет поддерживать высокую скорость на кривых за счет просчета управляющей программы на несколько кадров вперед и оптимизирующую работу двигателей. Все это в сочетании с традиционным японским качеством производства, делает станки не только лидерами по скорости и точности, но и надежности и долговечности.

Особенности линейки EGX-Pro:

  • Большая рабочая область
    • EGX-400: 407х305х42,5 мм
    • EGX-400: 610х407х42,5 мм
  • Сервомоторы по осям XYZ
  • Технология DAC-FFP
  • Частота вращения шпинделя 30'000 об/мин
  • Гравировка по искривленным поверхностям
  • Японская надежность и качество сборки

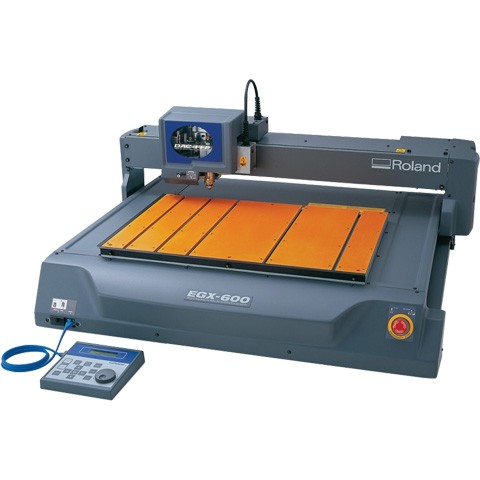

Пульт управления

Чтобы сделать работы со станками EGX-400 и EGX-600 максимально удобной в них предусмотрен выносной пульт управления с которого выполняются базовые установочные операции. Так с пульта оператор можете перемещать шпиндель плавно, ускоренно или с заданными шагами в 0.1 или 0.01 мм, выставлять начальные точки по осям перед запуском станка и регулировать частоту вращения шпинделя и подачу в процессе обработки. При выполнении серийной гравировки возможен запуск станка без использования компьютера, с отправкой данных из буфера станка (до 2Мб) или с Flash-карты. Для того чтобы оператор мог своевременно проводить техническое обслуживание станка, на пульте предусмотрен специальный счетчик отслеживающий время наработки шпинделя.

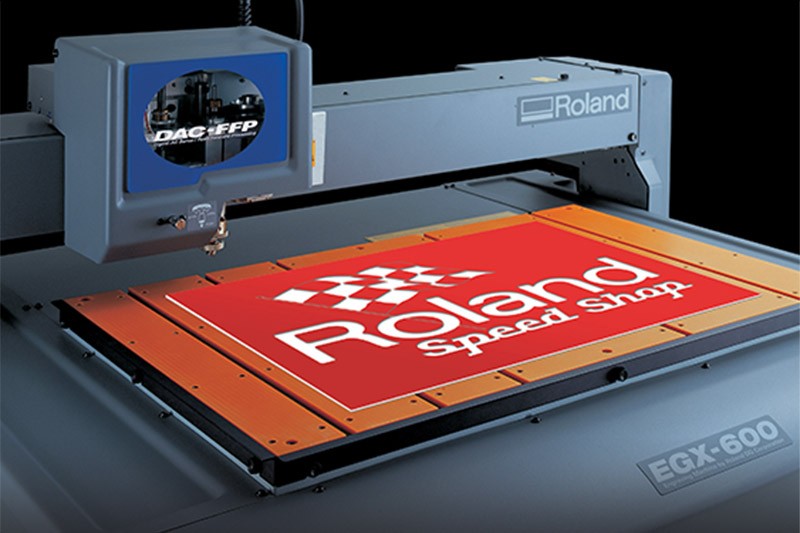

Серводвигатели и DAC-FFP

Станки Roland EGX-400 и EGX-600 оснащены сервомоторами с обратной связью. Получив команду от электроники, сервомотор продолжает движения пока ориентируясь на показания датчика, при увеличении нагрузки, например при гравировке неоднородного материала, сервомотор будет противодействовать нагрузке ориентируясь на показания датчика и исключая потери шагов и накопленной ошибки. Кроме высокой точности сервомоторы отличаются высокими динамическими характеристиками, позволяющими обеспечивать скорость быстрых перемещений до 100мм/с. Для поддержки высоких скоростей при отработки сложных кривых сервомоторам на помощь приходит технология DAC-FFP. Которая просматривает управляющую программу на несколько кадров вперед, контролирует положение инструмента и предельные скорости перемещений и ускорений, позволяет выполнять разгон и торможение в середине и на стыке кадров достигая за счет этого плавности перемещений на высоких скоростях. Использование технологии DAC-FFP позволяет получить значительный выигрыш в производительности, доводя его в отдельных случаях до 200-300%!

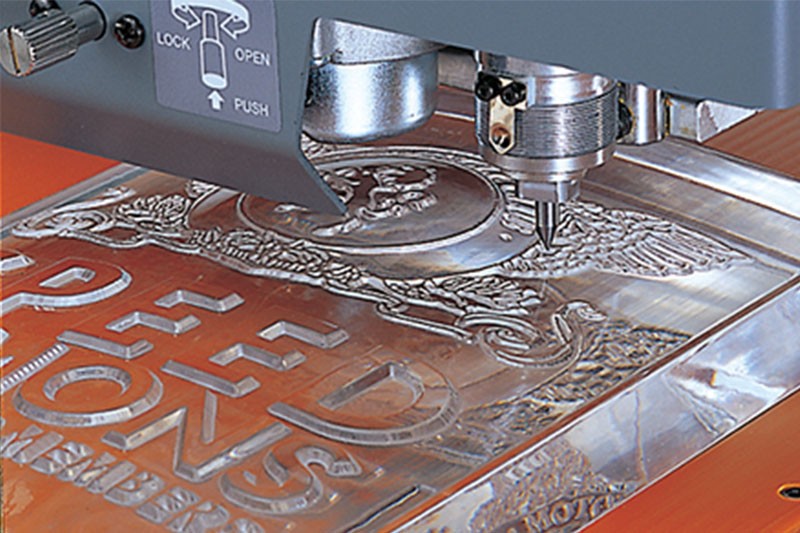

Гравировка неровных поверхностей

Отличительной особенностью гравировальных станков Roland серии EGX, является возможность наносить гравировку на неровные поверхности. Например при маркировке изделий полученных литьем или штамповкой или при использовании станка в сувенирном производстве. Для выполнения подобных работ на станках EGX-400/EGX-600 используется "электронный носик", он поставляется в комплекте со станком и при его использовании шпиндель переводится в плавающее положение, регулятор глубины одевается на шпиндель, а специальный датчик отслеживает момент касания регулятора поверхности заготовки. Таким образом при использовании "электронного носика" нет необходимости устанавливать Z0, поверхность заготовки будет определена автоматически, после чего искривления поверхности будут компенсированы за счет пружины в каретке шпинделя. Чтобы во время гравировки регулятор глубины не царапал поверхность, рекомендуется использовать его совместно с отсосом стружки ZAD-600.

Большая рабочая область

Станки EGX-600 и EGX-400 обладают большими рабочими полями 610х407мм и 407х305мм соответственно. Однако портальная конструкция станков позволяет крепить заготовки по длине на много превышающие рабочую область станков. Что удобно при гравировке длинномерных объектов. Кроме того стол станка может быть демонтирован при этом под столом сквозной просвет, который позволяет устанавливать на станок детали неограниченной длины. Такая конструкция станка значительно увеличивает размерный диапазон деталей на который вы сможете наносить гравировку.

Технические характеристики Roland EGX-400/EGX-600

Модель Roland EGX-400 Roland EGX-600
Рабочая область, мм 407?305?42,5 мм 610?407?42,5 мм
Макс. толщина заготовки 40 мм (без съема стола)
Привода по осям X/Y/Z Серводвигатели переменного тока (DAC-FFP)
Подача по осям Оси X, Y: 0,5 мм/с, 1-100 мм/с. Ось Z: 0,5 мм/с, 1-50 мм/с
Ускорения 0.1 / 0.05 G
Механическое разрешение Оси X, Y: 0,003 мм/шаг.
Ось Z: 0,0025 мм/шаг
Программное разрешение 0,01 мм/шаг
Частота вращения шпинделя 8'000 - 30'000 об/мин
Двигатель шпинделя Бесконтактный двигатель постоянного тока, 72 Вт
Крепление инструмента Держатель фрезы или цанги ZC-23
Точность позиционирования ±0,1% от пройденного расстояния или ±0,1 мм, в зависимости от того, что больше (без нагрузки)
Точность повторения 0,05мм
Дисплей ЖК (с задней подсветкой)
Кнопки на пульте Menu (меню), Enter (ввод), Pause (пауза), Spindle (шпиндель), XYZ Origin Set, XYZ Cursor (курсор осей XYZ), Fast Feed (высокоскоростной режим), Copy (копия)
Интерфейс LPT и COM (RS-232C). Кабель USB-COM для подключению к компьютеру поставляется в комплекте
Буфер данных 2Mb
Электропитание 100, 117, 230, 240 В (± 10%)
Энергопотребление 350 ВА
Габариты 795?719?521 мм 995?820?521 мм
Вес 51 кг 64 кг
Требования окружающей среды Температура: 5-40 °C, влажность: 35-80% (без конденсата)
Аксессуары Панель управления, кабели панели управления и питания, узел наконечника, жесткий держатель фрезы (диам. 4,36 мм), зажим, гаечные ключ (на 17 и 10 мм), шестигранные отвертка и ключ, компакт-диск с программным обеспечением Roland, руководство пользователя
