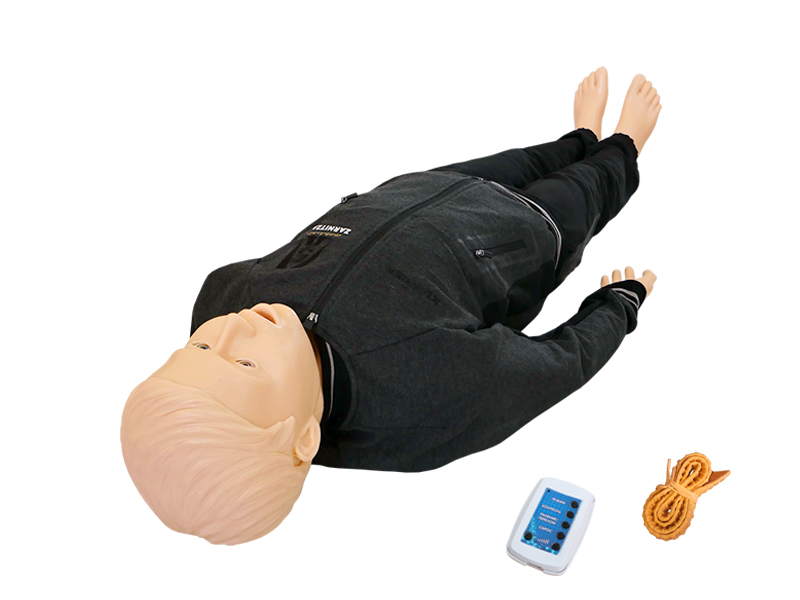

Робот-тренажер «Гриша-07» для обучения навыкам СЛР с симуляционным режимом ранения бедренной артерии

Функциональные характеристики робота-тренажера

• кивательные мышцы шеи, ключицы и хрящи гортани - для обучения навыкам определения пульса на сонной артерии;
• реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;
• рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута;
• тренажер позволяет проводить отработку навыков оказания помощи при клинической смерти методом 30:2, а также есть возможность выполнить прекардиальный удар;
• 7 режимов работы тренажера позволяют проводить обучающие, экзаменационные и соревновательные занятия;
• тело робота-тренажера превращено в объемный дисплей, отражающий правильные и ошибочные действия обучающихся, что позволяет значительно повысить эффективность обучения навыкам оказания первой помощи;
• при достаточной силе и глубине нажатий непрямого массажа сердца появляется пульсовая волна на сонной артерии и загорается зеленый индикатор на грудной клетке тренажера;
• при эффективном проведении вдоха искусственного дыхания приподнимается грудная клетка и загорается синий индикатор;
• в каждом случае перелома ребра (неправильное положение рук при НМС) загорается красный индикатор "сломанного ребра" и раздается звуковой сигнал;
• в случае перелома мечевидного отростка загорается красный индикатор "сломанного мечевидного отростка" и раздается звуковой сигнал;
• эффективность реанимации определяется по сужению зрачков и появлению самостоятельного пульса на сонной артерии;
• если в течение 30 секунд тренажеру, находящемуся в состоянии комы, не повернуть на живот, он "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал;
• если в течение 2 минут не остановить кровотечение из бедренной артерии, то исчезает пульс на сонной артерии (контроль наложения жгута по остановке световой индикации);
• в любом случае некорректного обращения с поврежденной конечностью при наложении бинтовой повязки, транспортной шины на голеностопный сустав, голень, раздается характерный звуковой сигнал и появляется красное свечение "поврежденной" конечности;
• выбор режима и проведение реанимационных мероприятий сопровождается голосовыми сообщениями;
• выбор режима и регулировку громкости возможно осуществлять при помощи кнопок на роботе-тренажере, а также при помощи беспроводного пульта управления;
• полная независимость от внешних источников питания и выносных контроллеров, мониторов;
• возможность управления роботом при помощи специализированного программного обеспечения;
• работа по беспроводному каналу связи либо через USB кабель, со специализированным программным обеспечением, установленным на компьютере пользователя;
• в программное обеспечение входит теоретический курс по оказанию первой помощи, включающий в себя видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов;
• ошибочные действия во время практических занятий фиксируются программным обеспечением "на лету". Эта функция позволяет моментально вносить корректировки в действия обучаемого;
• результаты практических занятий возможно сохранить в базе данных программного обеспечения, что позволит проводить более углубленный анализ ошибок и правильно выбирать методы обучения оказанию первой помощи.

Режимы работы тренажера

Первый режим. Состояние клинической смерти с включенной индикацией правильных действий.

На каждое эффективное надавливание непрямого массажа сердца загорается соответствующий индикатор и появляется пульсовая волна на сонной артерии. При каждом эффективно проведенном вдохе искусственного дыхания поднимается грудная клетка и загорается соответствующий индикатор. При успешной реанимации у тренажера сузятся зрачки и появится самостоятельный пульс на сонной артерии. Если в процессе реанимации не было допущено ошибок, то тренажер "оживет" через 4 цикла, которые должны быть выполнены за 2 минуты, при этом пульс на сонной артерии сохраняется в течение одной минуты, затем наступает повторная остановка сердца. При совершении ошибок время оживления увеличивается. Реанимация производится методом 30:2.

Второй режим. Состояние клинической смерти с отключенной индикацией правильных действий.

Предназначен для проведения экзаменов, соревнований, конкурсов профмастерства. Отличается от первого режима отсутствием светодиодной индикации правильных действий. О верно проведенном НМС и ИВЛ можно судить по появлению пульсовой волны на сонной артерии и подъему грудной клетки соответственно.

Третий режим. Прекардиальный удар.

Удар следует наносить ребром сжатой в кулак ладони чуть выше мечевидного отростка, прикрытого двумя пальцами другой руки. Локоть руки, наносящей удар, должен быть направлен в сторону живота пострадавшего. После удара необходимо проконтролировать пульс на сонной артерии.

Четвертый режим. Бессознательное состояние.

Предназначен для обучения навыкам определения коматозного состояния у пострадавшего и выбора правильного алгоритма оказания первой помощи. После запуска этого режима у тренажера сужаются зрачки и появляется пульс на сонной артерии, которые сохраняются в течение 30 секунд. Если в течение этого времени тренажер не повернуть на "живот", то пульс на сонной артерии сохраняется в течение 1 минуты. В противном случае робот "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал, свидетельствующий о смерти пострадавшего от аспирации (вдыхания) рвотных масс, удушения собственным языком.

Пятый режим. Перелом костей голени.

Предназначен для отработки навыков наложения повязок и шин при переломе костей голени. После запуска данного режима у тренажера сужаются зрачки и появляется пульс на сонной артерии, которые сохраняются в течение 10 минут. За это время нужно, без причинения боли, наложить повязку и транспортную шину на голень левой ноги. На каждое некорректное обращение с поврежденной конечностью тренажер реагирует коротким звуковым сигналом и красным индикатором боли, расположенным в области перелома. Если количество некорректных действий превысит 5 (зависит от силы нажатия на конечность), то у тренажера исчезает пульс на сонной артерии, расширяются зрачки и появляется длинный звуковой сигнал, указывающий на смертельные осложнения травматического шока.

Шестой режим. Ранение бедренной артерии.

Предназначен для отработки наложения жгута при кровотечении из бедренной артерии без проведения комплекса сердечно-легочной реанимации. После запуска этого режима у тренажера начинается кровотечение из бедренной артерии (обозначается красной пульсирующей индикацией). Если в течение 2 минут не остановить кровотечение, наложив жгут через опорный предмет, тренажер "умирает" от невосполнимой потери крови.

Седьмой режим. Состояние клинической смерти и ранение бедренной артерии.

Предназначен для отработки тактики и навыков оказания первой помощи в случае ранения бедренной артерии у пострадавшего, находящегося в состоянии клинической смерти. Алгоритм сердечно-легочной реанимации соответствует первому режиму, за исключением того, что после оживления у тренажера начинается кровотечение из бедренной артерии (обозначается красной пульсирующей индикацией на внутренней стороне бедра левой ноги). Следует незамедлительно остановить кровотечение, наложив жгут через опорный предмет.

Программное обеспечение.

Специализированное программное обеспечение представляет собой учебно-практическую систему. Система включает в себя теоретический курс и практические занятия.

Теоретический курс представляет собой видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов.

Практические занятия сопровождаются анимацией выполняемых действий на экране компьютера, также все ошибки фиксируются, и имеется возможность сохранить результаты занятия в базе данных для каждого студента в отдельности. Все действия фиксируются в режиме on-line и позволяют быстро скорректировать работу обучаемого.

Программное обеспечение разработано на базе операционной системы Windows с интуитивно понятным интерфейсом, не требующим дополнительного обучения для пользователей с любым уровнем подготовки.

После установки программы на компьютер пользователя подключение тренажера можно осуществить по беспроводному каналу связи (если позволяет техническое оснащение компьютера пользователя) либо при помощи USB кабеля, входящего в комплект поставки.

Тренажер: 1200х400х200

Пульт: 75х43х18

1. Паспорт изделия
2. Руководство по эксплуатации
