Конструктор программируемого квадрокоптера «Клевер.Код»

Приказ 838 Модуль разработки и технологий беспилотных летательных аппаратов (разработки, производства и эксплуатации беспилотных авиационных систем)

2.20.183./ 2.21.38. - Базовый набор учебного беспилотного летательного аппарата с возможностью обучения основам блочного программирования и пилотирования с помощью пульта управления или смартфона/планшета
2.20.185./ 2.21.40. - Комплект учебно-методических материалов по беспилотным летательным аппаратам для педагога
2.20.186./ 2.21.41. - Комплект учебно-методических материалов по беспилотным летательным аппаратам для ученика
2.20.187./ 2.21.42. - Базовый набор учебного беспилотного летательного аппарата
2.20.190./ 2.21.45. - Образовательный комплект для разработки беспилотных летательных аппаратов различного типа
2.20.191./ 2.21.46. - Комплект дрон конструктор

Клевер.Код - это многофункциональный квадрокоптер, который идеально подходит для начинающих в области БАС. Он помогает детям и взрослым изучить основы робототехники, понять, как устроен квадрокоптер, и развить навыки моделирования, конструирования. Вы сможете освоить азы программирования, сборки и настройки квадрокоптера, а также научиться свободному пилотированию.

Образовательный набор для сборки и программирования беспилотных летательных аппаратов, обладает полным набором необходимого ПО для работы с разными учебными заданиями и выполнения автономных полетов.

Квадрокоптер соответствует требованиям, установленным Министерством Просвещения РФ, и отвечает задачам национального проекта «БАС» по подготовке квалифицированных специалистов.

Квадрокоптеры поставляются с лицензией и гарантией, подходят для практико-ориентированного обучения, участия в инженерно-технических соревнованиях и использования в проектной деятельности в школах, университетах и других учебных заведениях.

Открытый исходный код:
• PX4 прошивка
• ROS Платформа
• Распознавание ArUco маркеров
• Optical flow

Возможность реализовать любую идею:
• Сообщество пользователей БАС, техническая поддержка.
• Возможность программировать на всех языках программирования.

Отсутствие возрастных ограничений:
• Дети старше 12 лет и взрослые могут освоить сборку, программирование и управление дронами.

Предоставляем все необходимое:
• В наборе есть всё, чтобы сразу же начать знакомство с квадрокоптером.

Участие в соревнованиях:
• Квадрокоптеры Клевер.Гаскар принимают участие в крупнейших образовательных интенсивах.

Универсальность использования:
• Подходит для решения разнообразных задач.

Методические материалы:
• Учебные программы
• Готовые учебные программы на 72 и 144 часа, разбитые по блокам
• Инструкция
• Набор подробных инструкций по сборке, настройке и программированию
• GitHub
• Прошивки, обновления, готовые модули в открытом доступе
• GitBook
• Открытая образовательная платформа для изучения и разработки автономных БАС

Технические характеристики БВС:
• Модель: Клевер.Код
• Время полета: 15 мин
• Скорость полета: 72 км/ч
• Масса квадрокоптера: 800 г
• Высота полета: 500 м
• Максимальный взлетный вес: 1 кг
• Языки программирования: Scratch, JavaScript, Python, Lua и С++
• Дополнительные возможности: открытый исходный код, режим возврата домой, автоматическая стабилизация, лазерный дальномер, ультразвуковой дальномер, оптическая система навигации в помещении, распознавание ArUco-меток.

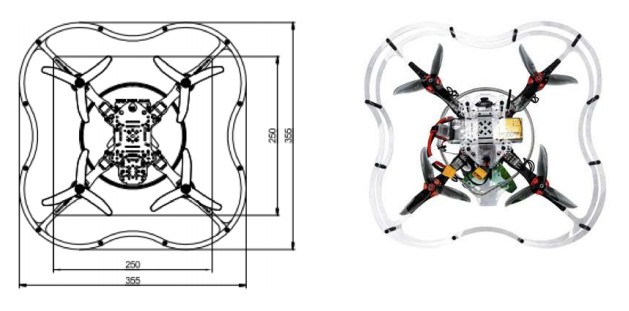

Габаритные чертежи:
• Камера: 720р, HD
• Связь: 2.4GHz
• Аккумулятор: LiPo 4S, 14.8V, 2300 Mah
• Габариты в рабочем состоянии (ДхШхВ): 355x355x125 мм
• Диапазон рабочих температур: от 0°С до +40°С
• Расстояние между моторам по диагонали: 234 мм
• Диаметр пропеллеров: 5 дюймов
• Система управления: 6-осевой гироскоп

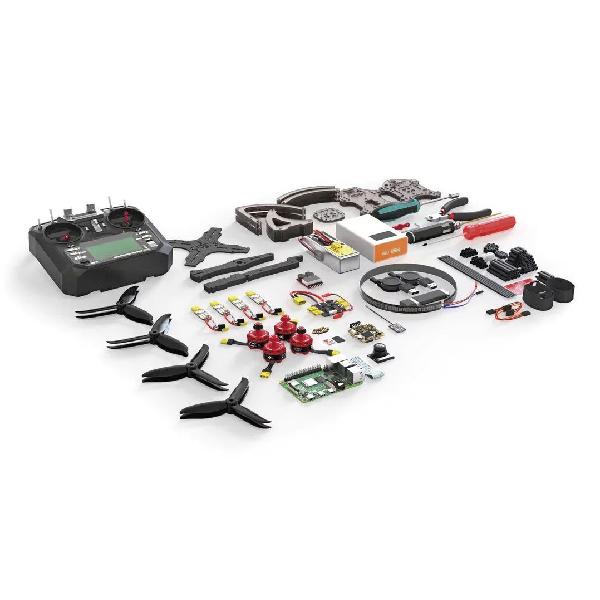

Что в коробке?
• Конструктор программируемого квадрокоптера КЛЕВЕР.ГАСКАР CODE — это готовое решение! В комплекте есть всё необходимое: комплектующие, инструменты и программное обеспечение для сборки и запуска квадрокоптера. Вам не придётся искать и покупать дополнительные детали — всё уже есть в коробке!

Сборка конструктора не требует навыков пайки, поэтому она доступна всем с любым уровнем подготовки и подходит даже новичкам. Следуя нашим инструкциям, вы с легкостью сможете собрать, настроить и запрограммировать свой квадрокоптер.

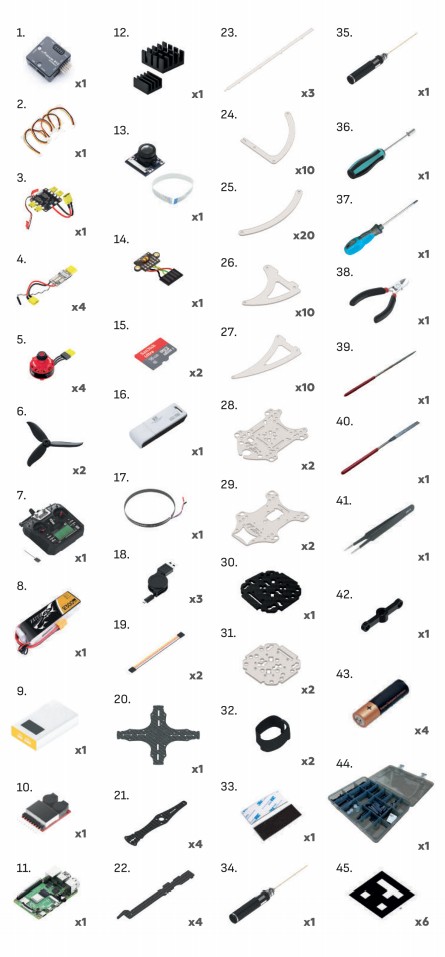

Комплектация:
1. Полетный контроллер Pixracer
2. Провода для подключения полетного контроллера
3. Плата распределения питания ГАСКАР PDB
4. Регулятор оборотов, ГАСКАР ESC 25A
5. Бесколлекторный электродвигатель, ГАСКАР 2306 2300 kV
6. Пропеллер пластиковый 5046x3 (комплект)

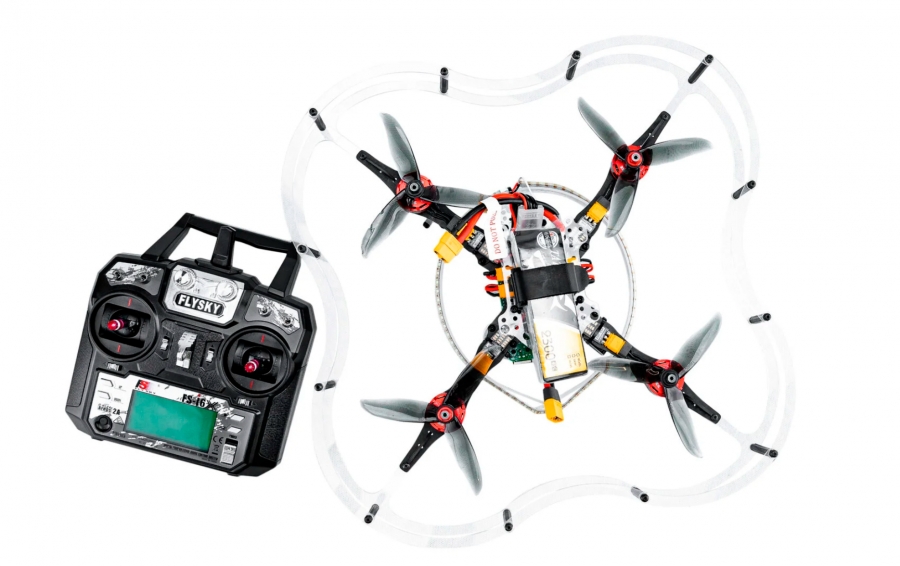

7. Комплект аппаратуры Flysky i6x (10 каналов) с приемником и кабелем для симулятора
8. Литиевая аккумуляторная батарея, Tattu 4S 2300 mAh 45С
9. Зарядное устройство ГАСКАР A400
10. Индикатор уровня заряда батареи
11. Одноплатный компьютер Raspberry Pi 4
12. Комплект радиаторов Raspberry Pi 4
13. Камера для одноплатного компьютера, Raspberry Pi 4 Camera (G)
14. Лазерный дальномер CJMCU-531
15. Модуль памяти, MicroSD 16 GB
16. Кардридер microSD USB
17. Светодиодная лента адресная, 144 led/m 5 В IP65, 50 см
18. Кабели USB
19. Соединительный кабель для телеметрии и полетных контроллеров 15 см (3pin)
20. Дека центральная, карбон
21. Луч, карбон
22. Пластина жёсткости, карбон
23. Пластина для LED
24. Дуга монтажная
25. Дуга
26. Ножка-накладка (малая)
27. Ножка-накладка (большая)
28. Дека монтажная
29. Дека захвата
30. Дека монтажная (малая), карбон
31. Дека монтажная (малая)
32. Ремешок для батареи
33. Силиконовая антискользящая наклейка 3М
34. Отвертка под шестигранник 2 мм
35. Отвертка под шестигранник 1.5 мм
36. Отвертка торцевая 5.5 мм (под м3)
37. Отвертка PH1
38. Бокорезы
39. Алмазный надфиль (круглый)
40. Алмазный надфиль (плоский)
41. Пинцет
42. Ключ для пропеллеров
43. Батарейка АА для радиоаппаратуры
44. Контейнер с крепежом
45. ArUco маркер
