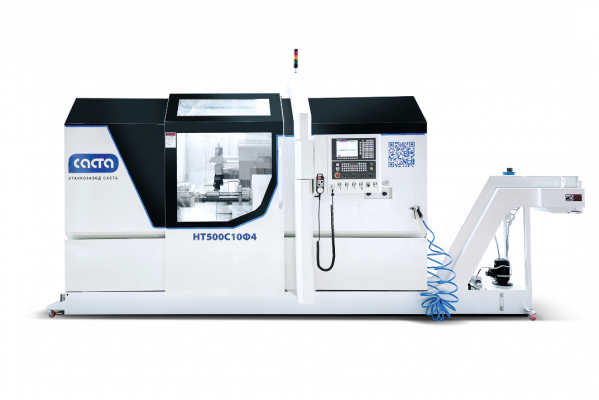

НТ500Ф3/Ф4

Оборудование предназначено для точной и высокоскоростной обработки, в том числе серийной. В основе станка лежит цельнолитая чугунная станина с наклонными направляющими. Благодаря наклонной компоновке повышается жесткость конструкции и улучшается эргономика станка.

Описание

• Наклонная под 45° цельнолитая станина из серого чугуна с высокими демпфирующими характеристиками.
• Беззазорные роликовые направляющие качения и увеличенный (50 мм) диаметр ШВП с классом точности С3 гарантируют статическую и динамическую жесткость, а также высокую динамику в течение длительного срока эксплуатации.
• Усиленный шпиндельный узел с пятью прецизионными радиально-упорными подшипниками гарантирует точность и надежность станка.
• Мощный противошпиндель (опция) значительно расширяет технологические возможности станка.
• Диапазон регулирования частот вращения шпинделя (от 0 до 4000 об./мин. (при установке шпинделя от СА500)) позволяет производить обработку изделий как из черных и цветных металлов, так и из легированных сталей.
• 12-ти позиционная револьверная головка Baruffaldi VDI50 с приводным инструментом и осью Y (опция) позволяет осуществлять обработку деталей сложного профиля.
• Программируемая задняя бабка с гидроприводом пиноли.
• Длина обработки до 3000 мм, вес обрабатываемой детали в центрах – 2200 кг.

Комплектация

Стандартная комплектация:

1. Ф3 – ЧПУ, Ф4 – фрезерная функция
2. Система ЧПУ GSK
3. Переносной мини-пульт управления
4. Шпиндельная бабка с отверстием в шпинделе Ø102 мм
5. Гидропатрон 3-х кулачковый самоцентрирующийся Ø315 мм
6. 12-ти позиционная револьверная головка с приводным инструментом, VDI40, Baruffaldi
7. Задняя бабка с гидроприводом пиноли, с встроенным в пиноль вращающимся шпинделем, в комплекте с центром
8. Гидростанция
9. Автоматическая система смазки направляющих
10. Ножная педаль для управления патроном и задней бабкой
11. Система подачи СОЖ с баком для СОЖ
12. Кабинетная защита зоны резания
13. Освещение рабочей зоны
14. Комплект ЗИП
15. Комплект деталей для выставки станка

Опции:

1. Исполнение с осью Y
2. Ось «С» шпинделя
3. Контршпиндель, 15/18 кВт, 4500 об./мин.
4. Отверстие в шпинделе до Ø55 мм, до Ø166 мм
5. Гидропатроны 3-х кулачковые самоцентрирующие
6. Люнеты самоцентрирующие с гидроприводом
7. Ручной съемный/автоматический датчик измерения инструмента
8. Транспортер стружки с встроенным баком и насосом СОЖ (вместо бака СОЖ)
9. Контейнер опрокидывающийся для стружки
10. Пистолет для СОЖ (или пневмопистолет)
11. Теплообменник электрошкафа
12. Барфидер (устройство подачи прутка)
13. Программируемое перемещение задней бабки
