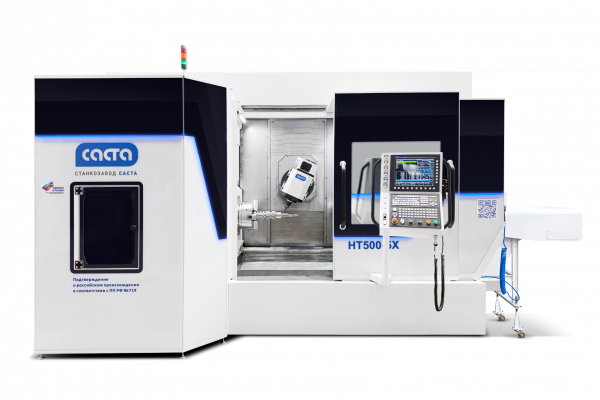

НТ500-5Х

Многофункциональный обрабатывающий центр, поддерживающий полноценную 5-ти осевую обработку. Предназначен для выполнения всех видов операций за один установ: токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного шпинделя к противошпинделю и многое другое.

Описание

• Многозадачный обрабатывающий центр: сочетание токарных и фрезерных обрабатывающих центров с ЧПУ.
• Предназначен для выполнения всех видов операций за один установ: токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного к противошпинделю и многое другое. Идеально подходит для высокоточной обработки крупногабаритных деталей типа «вал» для большинства видов промышленности.
• Цельнолитая станина из серого чугуна, имеющая внутренние ребра жесткости и подвергнутая искусственному старению и вибростабилизации, гарантирует длительную стабильность геометрической точности станка в течение длительного срока эксплуатации. Ортогональная конструкция обеспечивает большую рабочую зону и высокую точность обработки.
• Большой диапазон поворота по оси B и хода по осям X и Y позволяет обрабатывать крупные детали. Фрезерная головка может индексироваться на любой угол в диапазоне ±110°.
• Мощные токарный (до 22 кВт) и фрезерный (до 30 кВт) шпиндели и жесткая конструкция станка обеспечивают непревзойденную производительность.
• Станок оснащен устройством позиционирования и подачи токарного шпинделя (ось С), фрезерным двухосевым поворотным шпинделем.
• В базовой комплектации оснащается магазином инструментов на 40 позиций.
• Применение дополнительного токарного шпинделя в конструкции обрабатывающего центра расширяет его технологические возможности. Может происходить одновременная обработка двух деталей (например, обработка «главный шпиндель – фрезерный шпиндель» и «противошпиндель – револьверная головка»), так и обработка одной детали с ее перехватом из главного шпинделя в дополнительный, реализуя два установа в автоматическом режиме.

Комплектация

Стандартная комплектация:

1. Русифицированная система ЧПУ GSK 25i
2. Переносной мини-пульт управления
3. Главная шпиндельная бабка с проходным отверстием Ø 90 мм
4. Ось «С» главного шпинделя
5. Гидропатрон трехкулачковый самоцентрирующий Ø 315/250 мм
6. Суппорт с фрезерным шпинделем HSK-T63
7. Магазин инструмента на 40 позиций
8. Противошпиндель
9. Ось «С» противошпинделя
10. Гидростанция
11. Автоматизированная система смазки направляющих
12. Система подачи СОЖ (40 бар)
13. Транспортер удаления стружки с встроенным баком и насосом СОЖ
14. Кабинетная защита рабочей зоны
15. Освещение рабочей зоны
16. Телескопическая защита направляющих фрезерного суппорта
17. Комплект деталей для выставки станка и анкерных болтов
18. Комплект инструмента для обслуживания станка
