Комплект учебно-лабораторного оборудования Стол электромонтажника высшего уровня (СЭМВУ-НР-3)

Технические характеристики

Краткое описание:

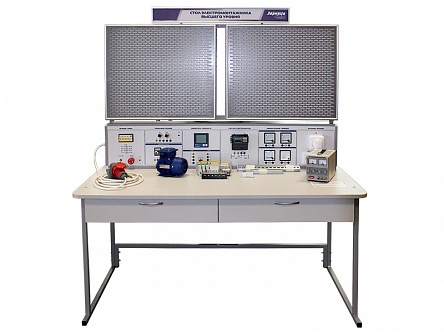

Конструктивно стенд представляет собой рабочее место (стол с выдвижными ящиками) для двух человек, оборудованное моноблоком с элементами питания и защиты стенда, измерительными приборами и приборами учета электроэнергии, бытовыми розетками и многофункциональным измерителем. Элементы электрического монтажа закрепляются в отверстиях перфорированной панели из нержавеющей стали с помощью пластиковых клипс и крепежных элементов.

Технические характеристики (энерго-габаритные):

Габариты: не более 1600 х 800 х 1700 мм.
Масса: не более 100 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность: не более 500 Вт.

Комплект поставки:

Лабораторный стол с двумя подвесными ящиками.
Вывеска с названием стенда.
Клипса монтажная (100 шт.).
Инструмент для снятия изоляции (2 шт.).
Набор монтажного инструмента (2 шт.).
Розетка наружного монтажа с заземлением (4 шт.).
Приставка контактная ПКИ-22 (4 шт.).
Разъем розеточный PPM77/3 модульный (3 шт.).
Реле РЭК 77/3 220V AC (3 шт.).
Лампа накаливания 220 В/40 -75 Вт., Е27 (3 шт.).
Патрон Е27 (2 шт.).
Лампа люминесцентная линейная 220 В/18 Вт., G13 (3 шт.).
Стартер для люминесцентных ламп (3 шт.).
Датчик движения ИК (2 шт.).
Звонок электрический проводной 220 В (2 шт.)
Кнопка для звонка 220 В (2 шт.).
Лампа сигнальная на DIN-рейку (3 шт.).
Автомат ВА47-60 1P/16С (2 шт.).
Автомат ВА47-29 1Р/25С (2 шт.).
Коробка распределительная (2 шт.).
Выключатель одноклавишный для наружной установки (2 шт.).
Выключатель двухклавишный для наружной установки (2 шт.).
Стартеродержатель (2 шт.).
Фотореле (2 шт.).
Саморез 3,5х25 по металлу (120 шт.).
Контактор 9А 220 В (4 шт.).
DIN-рейка 50 см (4 шт.).
Автомат ВА47-29 1Р/6С (2 шт.).
Автомат ВА47-29 3Р/6С (2 шт.).
Автомат диф. АД14 С6/10 мА (2 шт.).
Автомат ВА47-29 3Р/16С (2 шт.).
Клеммник винтовой на DIN-рейку 1,5-4 мм.кв. (50 шт.).
Ограничитель на DIN-рейку (10 шт.).
Ламподержатель G13 стоечный поворотный (4 шт.).
Таймер освещения (2 шт.).
Пост кнопочный (трехкнопочный) (2 шт.).
Электронный пускорегулирующий аппарат ЭПРА (2 шт.).
Электромагнитный пускорегулирующий аппарат ЭмПРА (2 шт.).
Источник питания 30 В/3 А постоянного тока лабораторный (2 шт.).
Электродвигатель АИР-56 (1 шт.).
Наконечник кабельный (100 шт.).
Провод ПУГВ 1*1,5 (50 м).
Цифровой мультиметр (2 шт.).
Перфорированная монтажная панель (2 шт.).
Комплект соединительных проводов и силовых кабелей.
Паспорт изделия.
Руководство по эксплуатации.

Назначение:

Комплект учебно-лабораторного оборудования "Стол электромонтажника высшего уровня" (далее стенд) предназначен для подготовки студентов по специальности "электромонтер/электромонтажник" и проведения практических работ по сборке бытовых и промышленных электрических цепей.

Данное оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по теме "Технология электромонтажных работ".

Состав (основного изделия):

Питание стенда:

автомат дифференциальной защиты четырехполюсный;
кнопка аварийного отключения "Авария";
кнопка "Пуск/Стоп".

Однофазное питание:

автоматический выключатель ВА47-29-С3;
автоматический выключатель ВА47-63-С16;
выходная клемма напряжение фазы L1;
выходная клемма нейтральный проводник N;
выходная клемма защитный проводник РЕ.

Трехфазное питание:

кнопка "ВКЛ";
кнопка "ВЫКЛ";
выходная клемма напряжение фазы L1;
выходная клемма напряжение фазы L2;
выходная клемма напряжение фазы L3;
выходная клемма нейтральный проводник N;
выходная клемма защитный проводник РЕ.

Источник питания:

однофазная розетка с защитным лепестком на ток 16 А и напряжение 250 В;
однофазная розетка без защитного лепестка на ток 16 А и напряжение 250 В;
трехфазная розетка В32-003 с вилкой PA32-004, рассчитанные на ток 32 А и напряжение до 440 В;
силовая штепсельная розетка B32-003 со степенью защиты от климатических воздействий IP-20.

Счетчик электроэнергии:

счетчик электрической энергии "Меркурий 201.5".

Измеритель мощности:

анализатор параметров электрической сети;
входные и выходные клеммы фазных напряжений L1, L2, L3;
входные и выходные клеммы нейтральных проводников N;
клавишный выключатель "СЕТЬ".

Блок измерительный:

вольтметр переменного тока (PV1,PV2) с диапазоном измерения 0-250В, класс точности 1,5 (2 шт.);
амперметр переменного тока (PA1,PA2) с диапазоном измерения 0-2А, класс точности 2,5 (2 шт.).

Учебно-методическое пособие по проведению лабораторных работ:

Технология электромонтажных работ:

Электропроводка.
Соединение проводов и кабелей.
Электроустановочные устройства.
Изучение типовых элементов, необходимых для проведения электромонтажных работ.

Электрические цепи в быту и на производстве:

Электромонтаж схем электроснабжения жилых, офисных и производственных помещений.
Групповые сети электроосвещения, электророзеток и других электроприборов.

Эксплуатация и наладка схем управления электродвигателями:

Электромонтаж схем пуска асинхронных электродвигателей.
Электромонтаж схем нереверсивного и реверсивного магнитного пускателя.

Монтаж и наладка электрических цепей управления и автоматики. Схемы управления промышленным оборудованием:

Электромонтаж схем управления с применением промежуточных реле.
Электромонтаж схем управления с применением реле времени.

Энергосберегающие технологии в светотехнике:

Электромонтаж схем освещения с применением датчиков движения.
Электромонтаж схем освещения с применением фотореле.

Цепи электроизмерительных приборов:

Электромонтаж схем с электроизмерительными приборами.
Электромонтаж схем с ваттметром.
Электромонтаж схем с однофазным счетчиком активной энергии.
Изучение схемы включения счетчика электроэнергии.
