Набор лабораторный “Электродинамика” модулей для экспериментов ЛР-1053

Набор электронных модулей для проведения экспериментов в области электродинамики для школьников.

Набор можно применять для изучения законов электрического тока согласной школьной программы, знакомства с основами электроники, подготовки к экзаменам государственной итоговой аттестации.

Применение учебного оборудования в учебном процессе обычно не ограничиваются только программой школьного курса. Приборы, различные макеты, стенды, возможно, использовать и по окончании уроков.
Т.е. имеющееся в школьной лаборатории учебное оборудование необходимо использовать не только в учебных программах, но и в программах дополнительного образования школьников для расширения кругозора по изучаемой тематике, прикладного применения полученных знаний, повышения навыков работы с приборами.

Возможности набора по электродинамике ЛР-1053 значительно превышают задачи школьной программы.
Поэтому наиболее эффективно будет применение его не только на уроках физики, а так же и при подготовке учащихся к различным олимпиадам и конкурсам, школьным тематическим конференциям.
В наборе присутствуют компоненты, с которыми можно провести, как и научные опыты, так и эксперименты в области практической электроники.
Конструирование электрических схем, расчет параметров электрической цепи. Выбор номиналов, обоснование технического решения. Все это важные и интересные для целеустремленного школьника задачи вне школьной программы.

В набор включены измерительные приборы, источник питания, электронные компоненты, необходимые для проведения опытов по изучению законов электродинамики.
Но так же в наборе присутствуют модули самого популярного устройства - мультивбратора и самой популярной микросхемы NE555. Опыты с этимb модулzvb на практике продемоснстрируют ученикам те законы электродинамикb, с которыми только что познакомились. Помогут оценить работу электрических цепей в практичtском применении.

Состав набора электродинамики

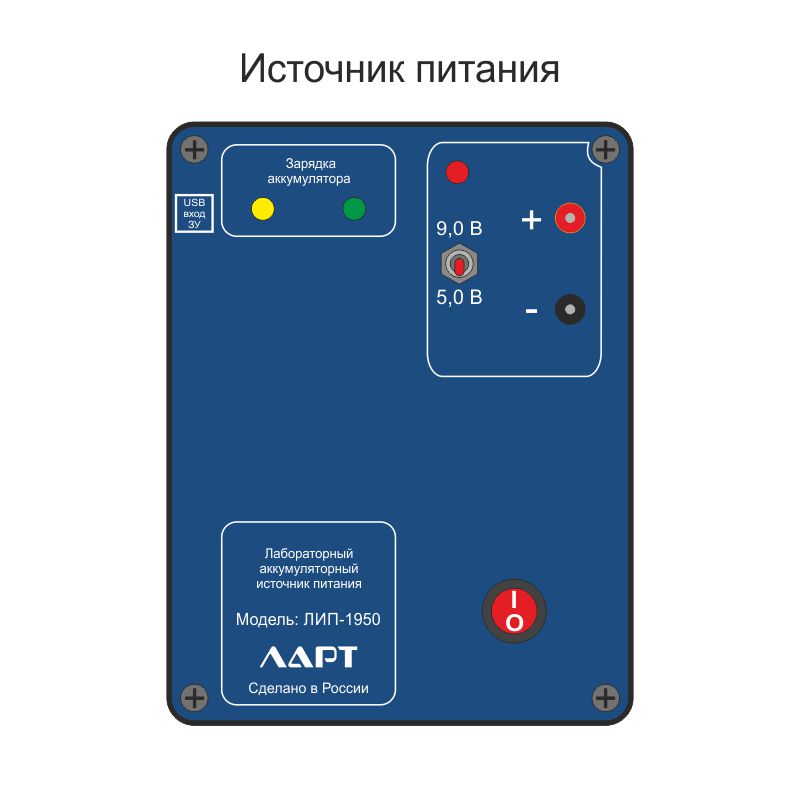

Аккумуляторный источник питания ЛИП-1950: 1 шт.

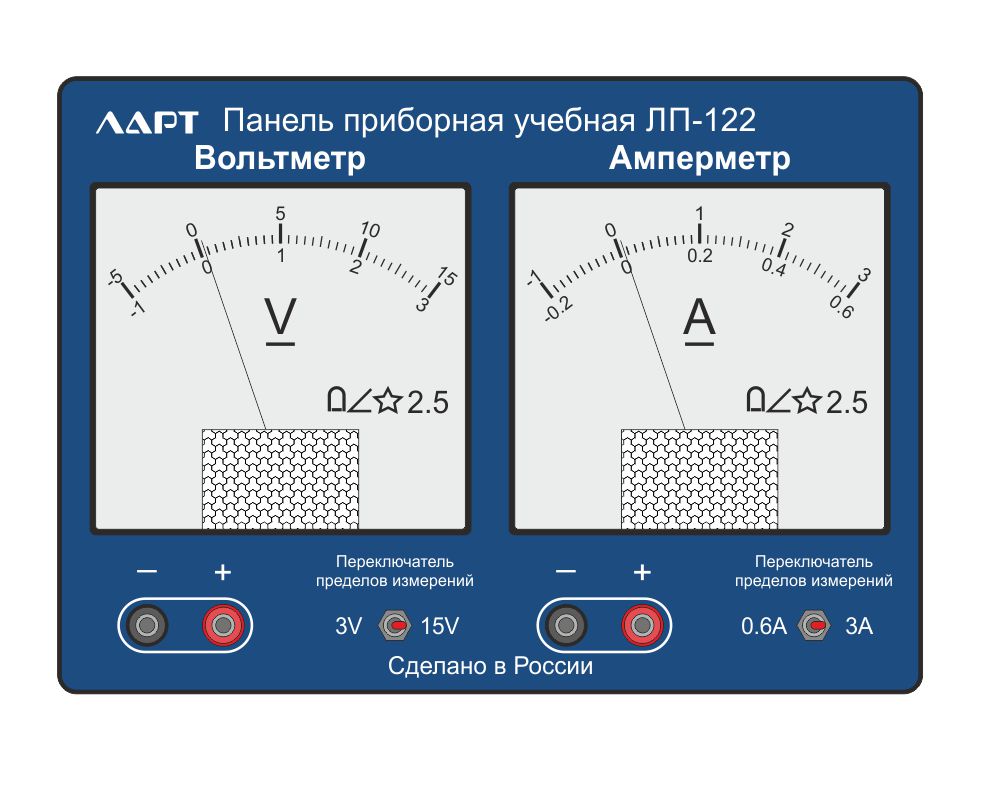

Учебная измерительная панель ЛП-122: 1 шт.

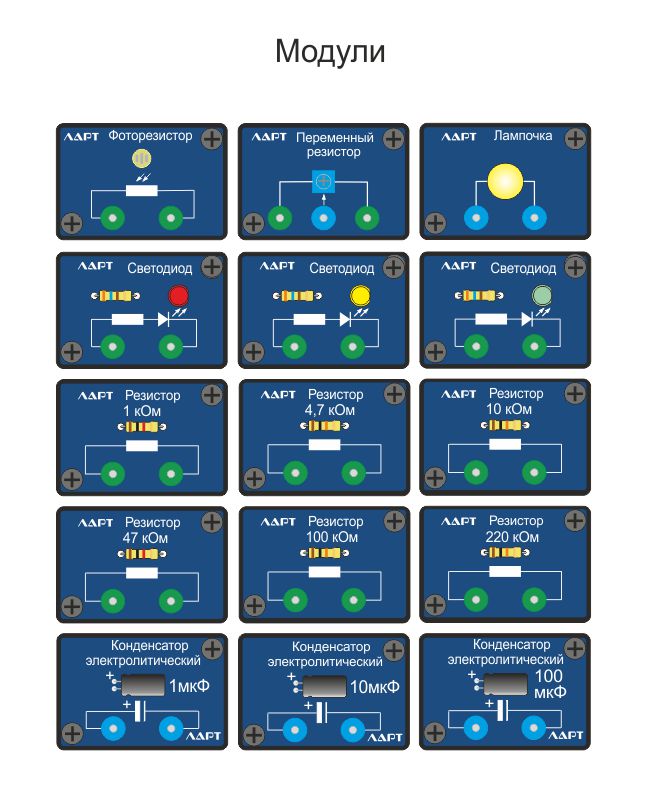

Модуль резистор 10 Ом: 2 шт.
Модуль резистор 20 Ом: 2 шт.
Модуль резистор 30 Ом: 2 шт.
Модуль резистор 1 кОм: 1 шт.
Модуль резистор 10 кОм: 1 шт.
Модуль резистор 300 кОм: 1 шт.
Модуль переменного резистора 51 кОм: 1 шт.

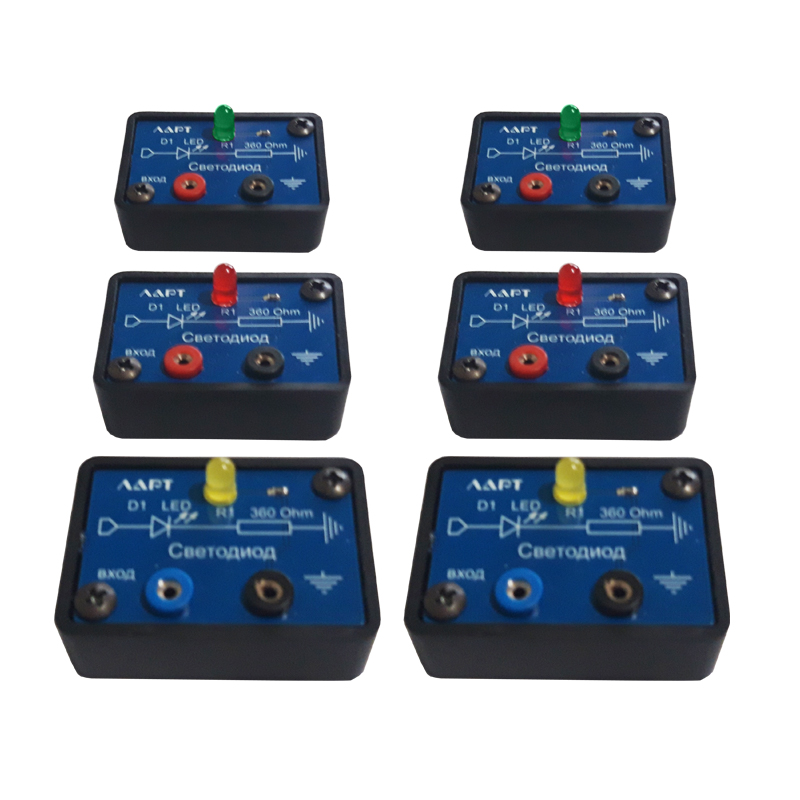

Модуль светодиода красный: 1 шт.
Модуль лампочки накаливания: 3 шт.
Модуль фоторезистора: 1 шт.
Модуль конденсатора 10 мкФ: 1 шт.
Модуль конденсатора 100 мкФ: 1 шт.
Модуль конденстора 1000 мкФ: 1 шт.
Модуль выпрямительного диода: 2 шт.
Модуль транзистора P-N-P структуры: 1 шт.
Модуль транзистора N-P-N структуры: 1 шт.
Модуль мультивибратора: 1 шт.
Модуль динамического громкоговорителя: 1 шт.
Модуль NE555: 1 шт.

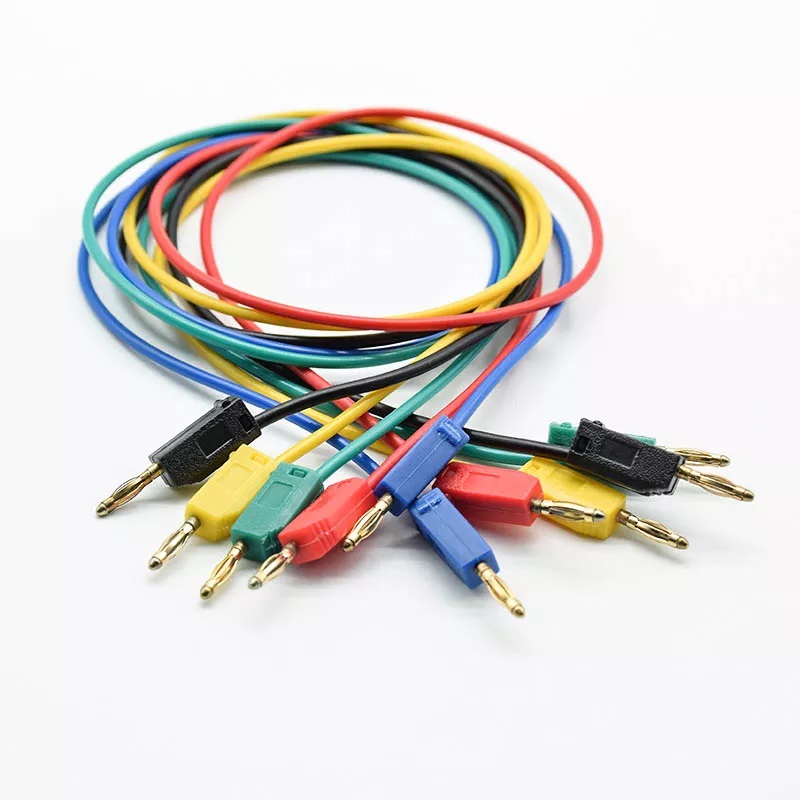

Комплект соединительных проводников: 1 шт.

Методические материалы набора позволяют проводить опыты и эксперименты по электродинамике по следующим темам:
Измерение силы тока
Сила тока - это величина, которая показывает количество электричества, проходящего через сечение проводника за единицу времени. Сила тока измеряется амперметром. Амперметр подключается последовательно с участком цепи, через который проходит измеряемый ток. Необходимо, чтобы весь ток, который мы хотим измерить, проходил через амперметр. Иначе измеренные данные не будут верными.

Измерение напряжения
Напряжение - это разность потенциалов между двумя точками в электрической цепи. Напряжение измеряется вольтметром. Вольтметр подключается параллельно участку цепи, где измеряется разность потенциалов. Это позволяет измерить потенциальную разность между этими двумя точками без изменения, существующего в цепи тока.

Закон Ома для участка цепи
Закон Ома - это основной закон электродинамики, который связывает силу тока, напряжение и сопротивление в электрической цепи. Согласно этому закону, сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению этого проводника. Закон Ома позволяет нам производить расчеты и проводить эксперименты по изучению свойств электрических цепей.

Параллельное и последовательное соединение проводников
При последовательном соединении проводников общее сопротивление равно сумме их сопротивлений. Это значит, что чем больше элементов соединено последовательно, тем больше становится общее сопротивление цепи. При параллельном соединении общее обратно пропорциональное сопротивление равно сумме обратно пропорциональных сопротивлений каждого проводника. Это приводит к тому, что общее сопротивление цепи уменьшается с добавлением новых параллельных ветвей.

Работа и мощность электрического тока
Работа, совершаемая током, равна произведению силы тока на напряжение и умноженные на время. Это означает, что чем больше сила тока и напряжение, тем больше работы совершает ток. Мощность, в свою очередь, равна произведению силы тока на напряжение. Это показывает, сколько энергии потребляется в единицу времени. Понимание работы и мощности тока позволяет нам оценивать эффективность электрических устройств и систем.

ЭДС и внутреннее сопротивление источника тока
Электродвижущая сила (ЭДС) - это работа, совершаемая над зарядом при его перемещении через источник тока. Она определяет максимальное напряжение, которое может быть получено от данного источника. Внутреннее сопротивление - это сопротивление, которое заряд встречает при прохождении через источник. Оно учитывается при расчете реального значения напряжения на нагрузке. Понимание этих концепций помогает нам лучше понять работу источников тока, таких как батареи и генераторы.

Конденсаторы и их характеристики
Конденсатор - это двухпроводной элемент электрической цепи, способный накапливать и хранить электрическую энергию в электрическом поле. Основные характеристики конденсатора - это его емкость, рабочее напряжение и тип диэлектрика. Емкость конденсатора определяет количество электричества, которое он может хранить при определенном напряжении. Рабочее напряжение - это максимальное напряжение, которое может быть приложено к конденсатору без риска его повреждения. Тип диэлектрика влияет на многие свойства конденсатора, включая его емкость, температурный коэффициент, стабильность и потери.

Индуктивность и индукторы
Индуктивность - это свойство электрической цепи или ее элемента препятствовать изменению тока в этой цепи. Индукторы - это элементы цепи, которые используют индуктивность для хранения энергии в магнитном поле. Они обычно состоят из катушки медного провода и могут иметь или не иметь магнитный сердечник. Важные характеристики индукторов включают их индуктивность, резонансную частоту, добротность и максимальный ток.

Активные элементы электрических цепей
Активные элементы электрических цепей - это элементы, которые могут усиливать сигналы или выполнять какую-либо работу. Они включают в себя источники питания, транзисторы, диоды, интегральные схемы и многое другое. Источники питания могут быть постоянными (батареи, блоки питания) или переменными (генераторы). Транзисторы используются для усиления или переключения сигналов. Диоды позволяют току протекать только в одном направлении, в то время как интегральные схемы могут выполнять сложные функции, такие как обработка сигналов, управление питанием и многое другое.
