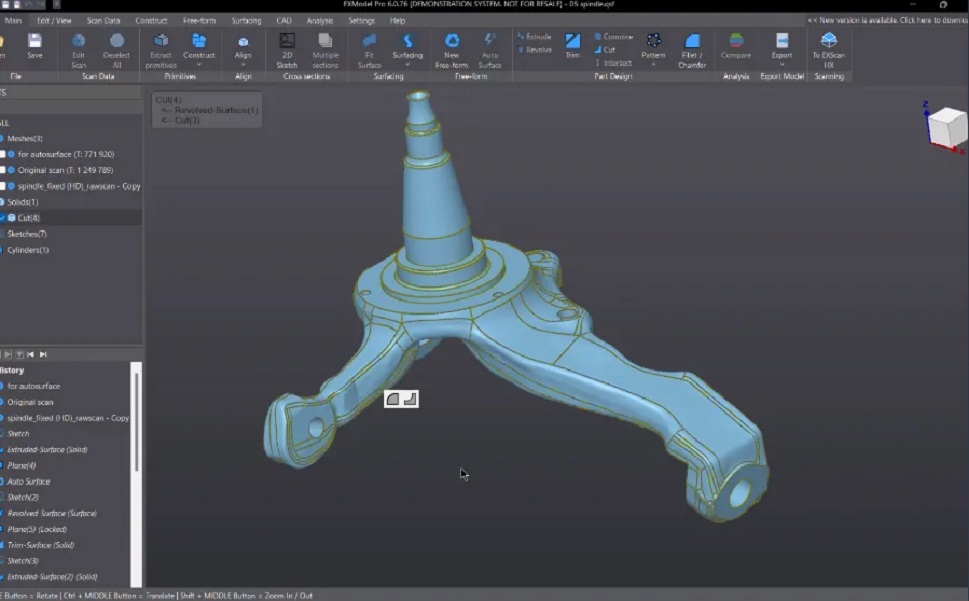

EXModel 3 года предоставляет богатый набор инструментов, способных легко конвертировать 3D-сетки в профессиональные CAD-модели. Программное обеспечение ориентировано на извлечение всех необходимых элементов из сеток для их непосредственного применения в CAD-программах, что устраняет разрыв между 3D-сканированием и проектированием.

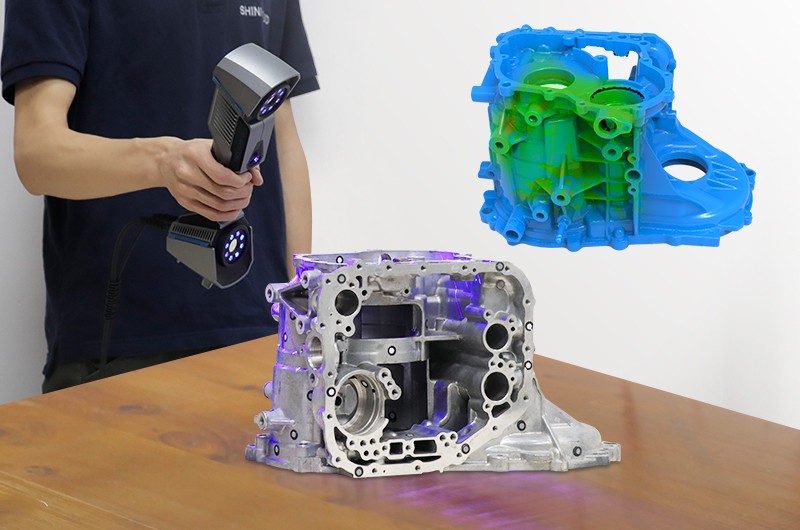

EXModel отлично упрощает рабочие процессы, без труда преобразуя 3D-сканы в CAD. Оно предоставляет полноценное и интуитивно понятное решение для обратного проектирования, позволяя преобразовать сетки в профессиональные CAD-модели всего за несколько действий.
К тому же, EXModel предлагает множество вариантов экспорта. Пользователи могут сохранять файлы в стандартных форматах IGES или STEP, что облегчает их интеграцию с другими пакетами CAD/CAM. Эти экспортированные файлы также могут быть использованы для 3D-печати или обработки на станках с ЧПУ, что значительно снижает барьер для входа и повышает общую ценность сканера и программного обеспечения.
В настоящее время EXModel интегрирован с программами EXScan HX, FreeScan и EXStar, что дает возможность пользователям EinScan HX, FreeScan Combo Series, FreeScan UE Pro и Einstar напрямую открывать эту функцию из программного обеспечения. Мы также планируем интегрировать его с большим количеством сканеров SHINING 3D.
Технические характеристики:
| Функция | EXModel Pro | EXModel |
| Импорт независимых данных сетки | √ | √ |
| Уменьшение количества полигонов | √ | √ |

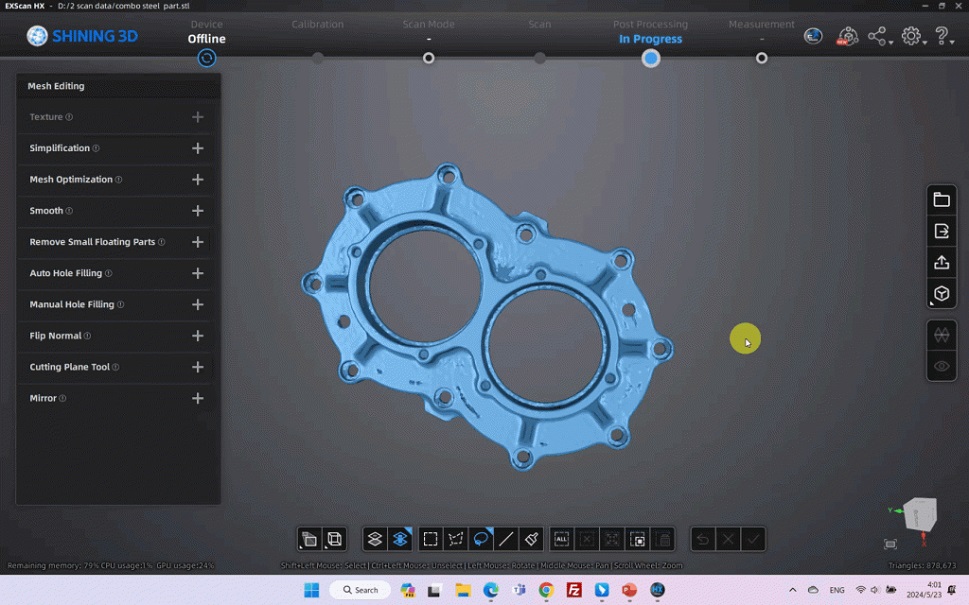

| Редактирование сеток (разбиение, заполнение отверстий и сглаживание) | √ | √ |
| Извлечение примитивов - Плоскость/Цилиндр/Конус/Сфера | √ | √ |

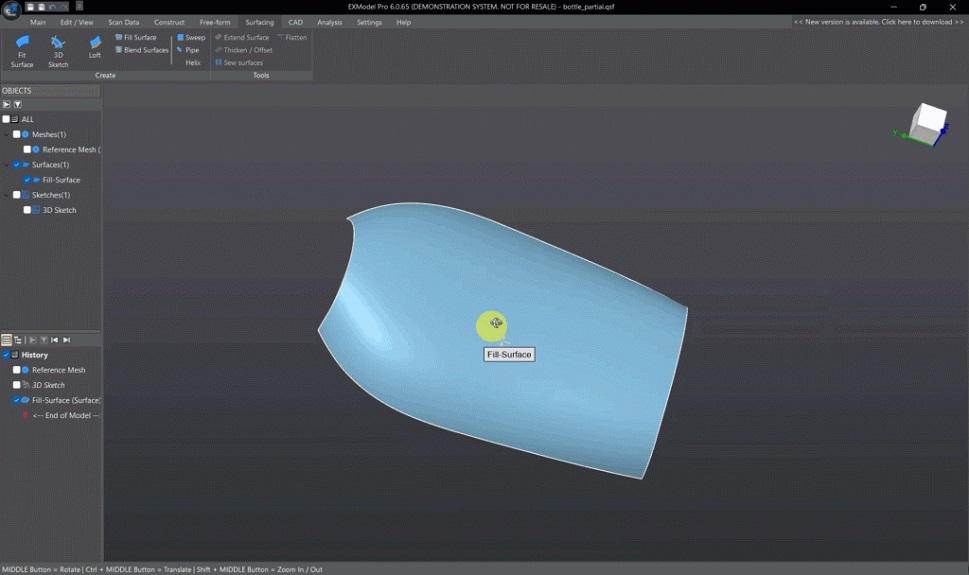

| Подгонка поверхности свободной формы | √ | √ |
| Приведение к стандартной системе координат | √ | √ |
| Интерактивное выравнивание | √ | √ |
| Поперечные сечения | √ | √ |
| Множественные поперечные сечения | √ | √ |

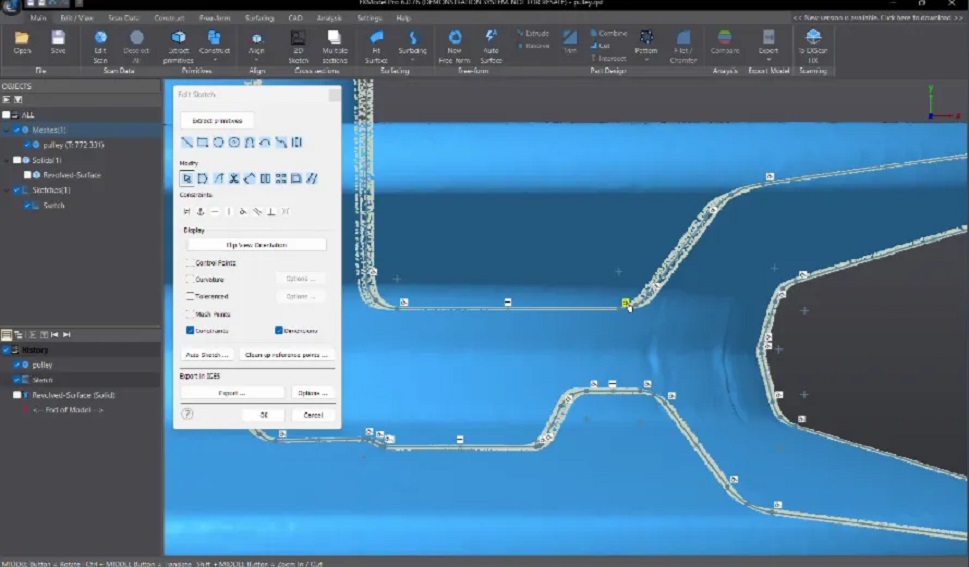

| 2D-Эскизирование | √ | √ |
| 3D-Эскизирование | √ | √ |
| Глобальное точное выравнивание нескольких сеток | √ | √ |
| Обрезка сеток примитивами | √ | |
| Создание контрольной линии/контрольной точки | √ | √ |
| Моделирование свободной формы вручную | √ | √ |
| Реполигонализация нескольких сканов | √ | √ |
| Выдавливание/Вращение поверхностей | √ | |
| Ограничения в 2D-эскизе | √ | |
| Смещение/шаблоны в 2D-эскизе | √ | |
| Лофт/Протягивание/Заполнение поверхности/Объединение поверхностей | √ | |
| Вырезать поверхностью/Обрезать/Объединение/Пересечение/Скругление/Фаска/Гравировка | √ | |
| Винтовая линия | √ | |
| Анализ эскиза | √ | |
| Свободная форма из 3D-эскиза | √ | |
| Утолщение свободной формы | √ | |
| Анализ эскиза и целостности | √ | |
| Моделирование на основе дерева построений | √ | |
| Проецирование | √ | |
| Функция выравнивания поверхности | √ | |
| Плоскость симметрии (авто расчет) | √ | |
| Гибридное моделирование | √ | |
| Перенос модели и дерева построений в другие пакеты | √ |
