3D сканер RangeVision PRO II (PRO 2)

• Точность: 24 мкм
• Экспорт файлов: STL, OBJ, PLY, ASCII

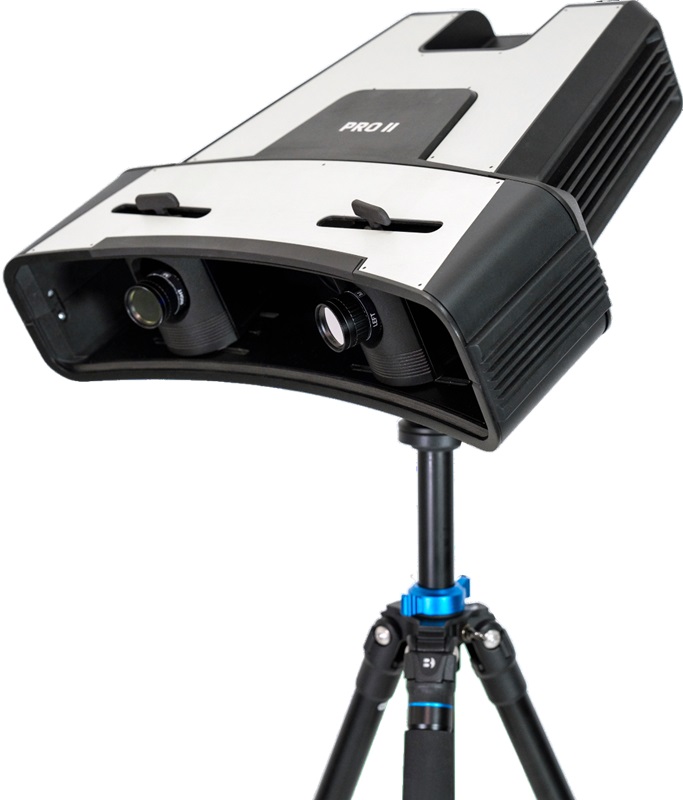

3D-сканер RangeVision PRO II - профессиональный оптический 3D-сканер метрологического класса нового поколения от российского производителя RangeVision.

Сканер предназначен для оцифровки сложных технических объектов, обратно проектирования, контроля качества и промышленного дизайна. Благодаря камерам технического зрения с разрешением 6 МПикс с светофильтрами, современному проекционному LED-модулю, технологии структурированного синего подсвета и оригинальным алгоритмам обработки полученных данных RangeVision PRO II позволяет получать снимки с высочайшей детализацией и 3D-точностью.

Особенности:
Улучшенная метрологическая точность
до 0,02 мм, зарегистрированное средство измерения

Быстрее на 50 %
от 0,8 с на один скан

Легче на 10 %
Вес сканирующего модуля - 6 кг

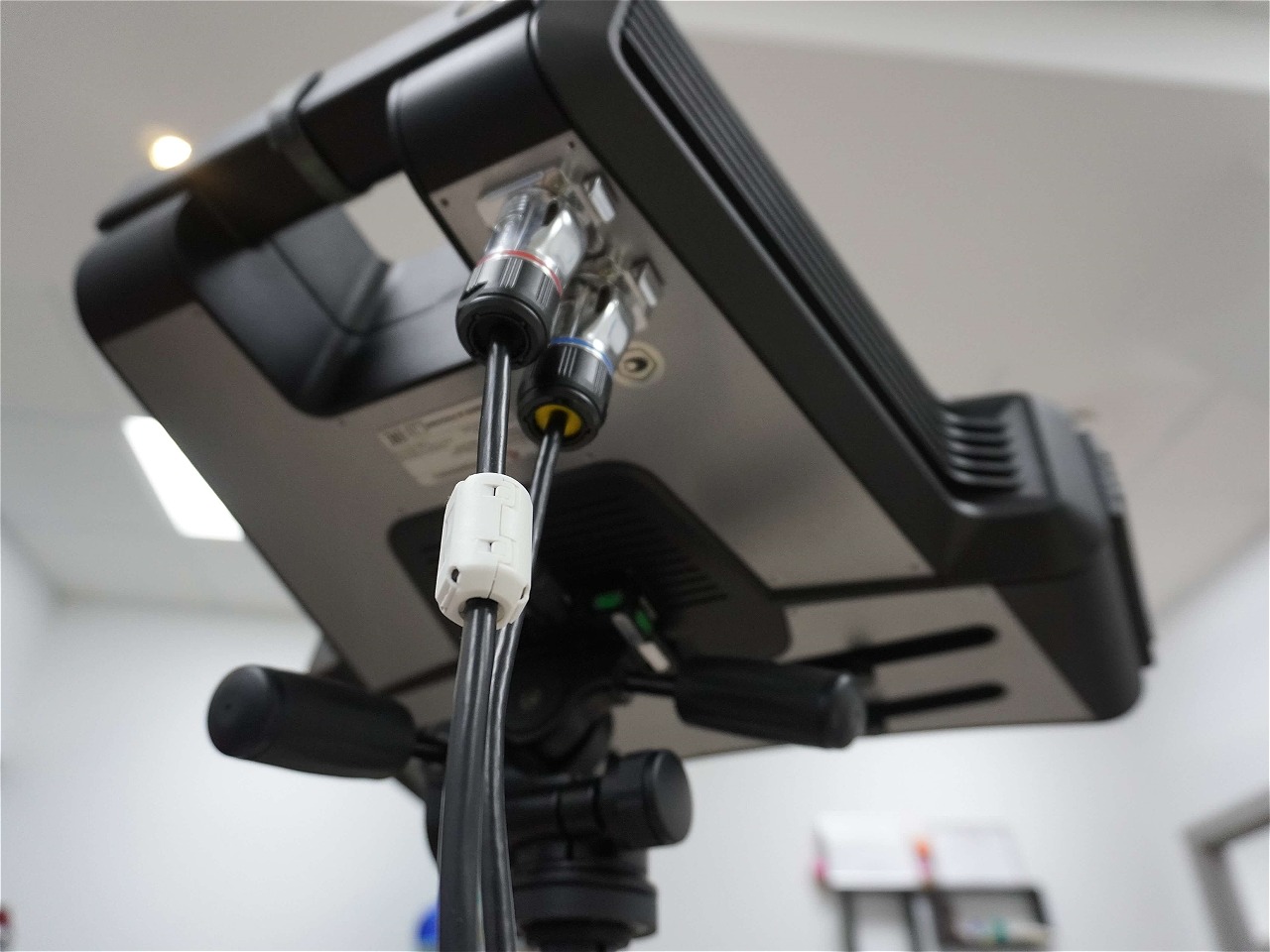

В 2 раза меньше проводов
Не требует видеовыхода, всего один вход USB 3.0
Встроенный лицензионный ключ

Преимущества PRO II по сравнение с линейкой PRO
• Светофильтры на всех объективах;
• Более мощный синий проектор;
• Встроенный лицензионный ключ;
• Имеет сертификаты EAC;
• ПО RV 3D Studio внесено в Реестр отечественного ПО и ФИПС.

Сферы применения
• Контроль точности геометрии выпускаемых изделий. Соответствует требованиям систем менеджмента качества на производствах;
• Прототипирование, реверс-инжиниринг, исследования опытных образцов;
• Измерение точности изготовленной оснастки, контроля износа оснастки, расчёта размерных цепей, подгонки деталей;
• Cоздание трёхмерных копий экспонатов и динамического отслеживания деформаций и дефектов

Три режима сканирования

Базовый режим используется для сканирования объектов, которые невозможно оцифровать другими способами, например, музейных экспонатов. Полученные с разных ракурсов фрагменты модели совмещаются по особенностям геометрии поверхности объекта.

Сканирование с маркерами - автоматическое совмещение фрагментов модели по нанесенным на поверхность объекта маркерам. Используется для повышения точности сшивки объектов большого размера. Поддерживаются внешние системы фотограмметрии.

Сканирование на поворотном столе - быстрое и простое сканирование объекта, установленного на платформу поворотного стола, нажатием одной кнопки. При повороте объекта фрагменты модели совмещаются автоматически.

Обработка 3D-сканов
• Автоматическая и ручная сшивка с маркерами и без них, заполнение пустот, сглаживание поверхностей
• Упрощение 3D-моделей
• Исправление дефектов сетки
• Автоматическое удаление мелких артефактов, шума
• И многие другие профессиональные программные функции

Профессиональное ПО RV 3D Studio
Программное обеспечение от RangeVision, специально разработанное для быстрой обработки результатов сканирования. Поставляется вместе с 3D-сканером, делает процесс сканирования объекта, обработки скана и экспорта модели быстрым и удобным.

• Технология сканирования: Структурированный подсвет
• Количество камер: 2
• Источник подсвета: LED
• Скорость сканирования: 0,8 секунд на скан
• 3D-разрешение: от 40 мкм
• Разрешение камер со сменными объективами и светофильтрами: 6 MPix
Область сканирования [ L ]
• Размеры области сканирования (ШxВxГ), мм: 580х380х460
• 3D-разрешение, мм: 0,18
• Рабочее расстояние, мм: 1000
• Пределы допускаемой абсолютной погрешности измерений, мм: ±0,040
Область сканирования [ M ]
• Размеры области сканирования (ШxВxГ), мм: 320х220х300
• 3D-разрешение, мм: 0,10
• Рабочее расстояние, мм: 600
• Пределы допускаемой абсолютной погрешности измерений, мм: ±0,036
Область сканирования [ S ]
• Размеры области сканирования (ШxВxГ), мм: 140х110х130
• 3D-разрешение, мм: 0,04
• Рабочее расстояние, мм: 300
• Пределы допускаемой абсолютной погрешности измерений, мм: ±0,024

Программное обеспечение RV 3D Studio:
• Язык интерфейса: русский
• Автоматическая и ручная сшивка сканов
• Автоматическое удаление мелких артефактов, шума
• Исправление дефектов сетки
• Бесплатные обновления ПО
• Функция импорта CAD-файлов в универсальном формате STEP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3D-моделирования.

Общие характеристики
• Размеры сканирующего модуля (ШxДxВ): 450х410х125 мм
• Формат данных на выходе: STL, OBJ, PLY, ASCII
• Вес сканирующего модуля, не более: 6 кг
• Операционная система: Windows 8/10/11 64bit
• Системные требования: Операционная система Windows 7/8/10 64bit, процессор не ниже Intel Core i3/i5 1.8 GHz, видеокарта с HDMI-выходом, оперативная память не менее 8 Gb
• Питание: 220 ± 22 В, 350Вт
• Интерфейс подключения: USB 3.0
